Inteligentní balicí systém speciálně navržený pro 200L sudy v nevýbušném prostředí pro balení 200L sudů (včetně tácu). Pomocí vizuálních vyhledávacích úst může realizovat automatické balení 200L sudu s automatickým otevíráním, automatickým potápěním, automatickým rychlým plněním, automatickým únikem, automatickým těsnícím krytem závitu a dalšími celými procesy.
Plnicí hlavní část využívá rám ochrany životního prostředí, který může vidět okno a automaticky posouvá dveře dovnitř a ven z kbelíku, což může při plnění tvořit uzavřený prostor. Elektrická řídicí část tohoto stroje se skládá z PLC programovatelného ovladače, vážicího modulu, vizuálního systému atd., Se silnou schopností ovládání a vysokým stupněm automatizace. S funkcí bez plnění sudu není povoleno žádné plnění ústí sudu, aby se zabránilo plýtvání a znečištění materiálů, takže elektromechanická integrace stroje byla dokonalým výkonem.
Pracovní princip vážení se používá k realizaci kontroly množství náplně. Doba otevření plnicího ventilu je řízena programovatelným regulátorem PLC a materiál proudí do (nebo je dopravován přes přívod čerpadla) do zásobníku. Plnicí oddělení tohoto stroje realizuje rychlé plnění a pomalé plnění dvojitým tlustým a tenkým potrubím a pomalý plnicí průtok je nastavitelný. V počátečním okamžiku plnění se současně otevírá dvojité potrubí. Po uplynutí doby plnění se potápěčský válec zvedne do polohy ústí hlavně, potrubí na ropu se uzavře a tenké potrubí se pomalu plní až do nastaveného celkového objemu plnění. Automatické odstřeďování se provádí na konci plnění.
Zařízení má systém vážení a zpětné vazby, kterým lze nastavit a upravit rychlý a pomalý objem plnění.

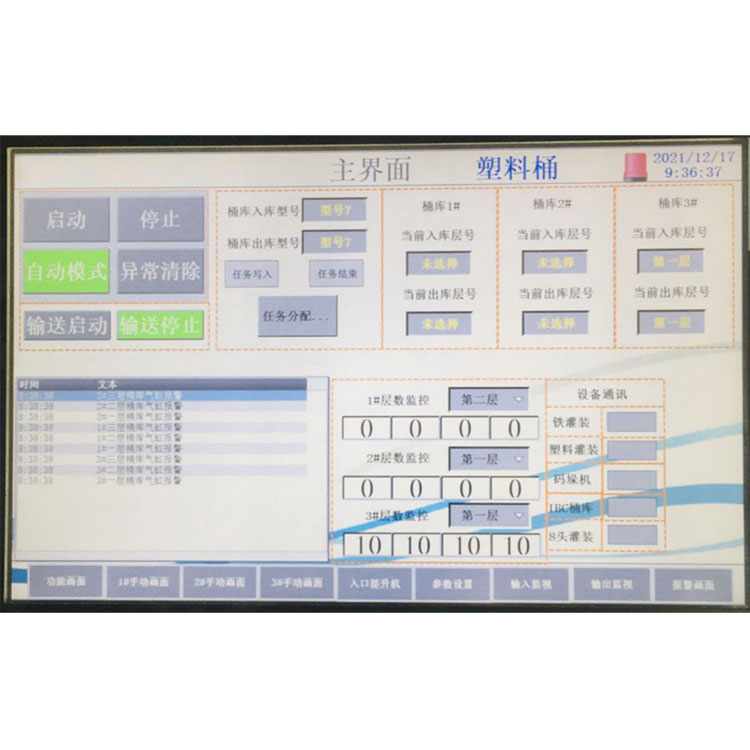

Dotyková obrazovka může současně zobrazovat aktuální čas, stav chodu zařízení, hmotnost plnění, kumulativní výkon a další funkce.
Zařízení má funkce mechanismu alarmu, zobrazení poruch a schéma rychlého zpracování.
Plnicí linka má funkci blokovací ochrany, plnění se automaticky zastaví a plnění se automaticky zastaví, když je náplň na svém místě.
Tento stroj je vybaven celým krytem, jedna strana kbelíku je otevřená, udržuje přirozené větrání; zbytek je uzavřená konstrukce s okny a vybavena malou ventilací pro ruční ovládání.
Tento stroj je plně uzavřený kryt, s tlakovým rozhraním, může mikronabíjet zařízení, snížit externí plyn do zařízení.
Typ odolný proti výbuchu: | Exd ii BT4 |
Rozměr obrysu (délka, šířka a výška) mm: | 2400*2800*3000 |
Vhodný typ sudu: | 200L železný sud (4 sudy / tác) |
Rozsah vážení: | 0-1 500 kg |
Přesnost plnění: | ± 200 g (200L barelový metr) |
Hodnota měřítka: | 200 g |
Napájení zdroje: | AC380V / 50Hz; 10 kW |
Zdroj dodávky plynu: | 0,6MPa;1,5m³/h rozhraní: φ 12 hadice |

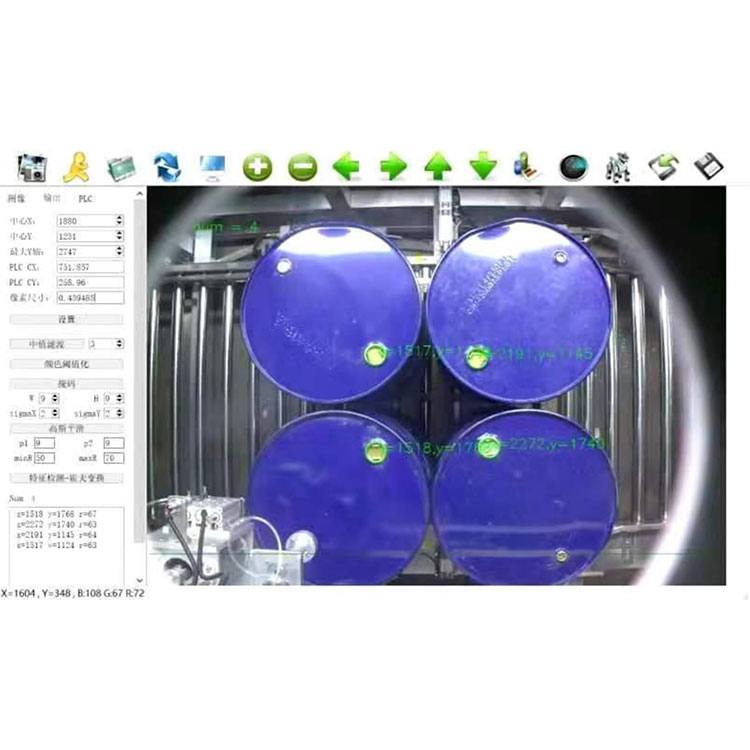

Vision: pomocí průmyslové inteligentní kamery, načtené do krabice stroje pro vizuální izolaci výbuchu, aby fungovala. Z inteligentní kamery a řídicího souřadnicového pohyblivého systému PLC míří plnicí pistole na port hlavně. Souřadnicový pohyblivý systém 3D: systém vodicích kolejnic a zpomalovací motor odolný proti výbuchu.
Hlavní funkce:
Automatické vyhledávání: vizuální polohování, vyhledávání souřadnicového pohyblivého systému, plnění kapek plnicí pistole.
Rychlé a pomalé dvourychlostní automatické kvantitativní plnění: pro zajištění přesnosti plnění a výrobní kapacity;
Plnicí forma: plnění na nebo pod hladinu kapaliny;
Pneumatický základní ventil je vždy široce otevřený, pomalu přidávejte přední koncový limit průtoku - zpomalte průtok na výstupu plnicí pistole;
Konstrukce nádobky na kapalinu - minimalizuje únik zbytkové kapaliny po perfuzi;
Automatické a ruční kvantitativní plnění - snadná obsluha a údržba;
Funkce automatického odlupování - překonává vliv nekonzistentních hmotnostních faktorů plnicí nádoby na přesnost;
Nastavitelné kvantitativní plnění hodnotového bodu přizpůsobené více rozsahům hmotnosti;
Automatická diagnostika, poruchový alarm - zlepšení spolehlivosti práce systému;
Bezpečnostní blokovací kbelík na místě, stříkací pistole dole; naplnit pistoli horní hlaveň návrat;
Samosvorné ovládání – otestujte trysku před plněním;
Úložiště nastavení produktu - lze uložit až řadu různých nastavených hodnot hmotnosti produktů a souvisejících perfuzních parametrů;
Detekce tolerance-automatická detekce chyby plnění;
Dotyková obrazovka-čínské rozhraní, intuitivní, pohodlné nastavení.
Alarmová výstraha – Přesná až do bodu selhání.
Celá linka je složena z více PLC systémů, které lze ovládat nezávisle a vzájemně se propojovat. Má funkce samokontroly systému, alarmu zobrazení poruch, přesnosti, rychlosti, výkonu atd. Každý systém má své vlastní rozhraní člověk-stroj a všechny parametry lze ovládat na rozhraní člověk-stroj. Poskytněte podrobný vývojový diagram procesu řízení potrubí a logické schéma.
Lze uložit typ plnicího materiálu, množství šarže, datum, hmotnost na sud, dobu skladování a další funkce záznamu

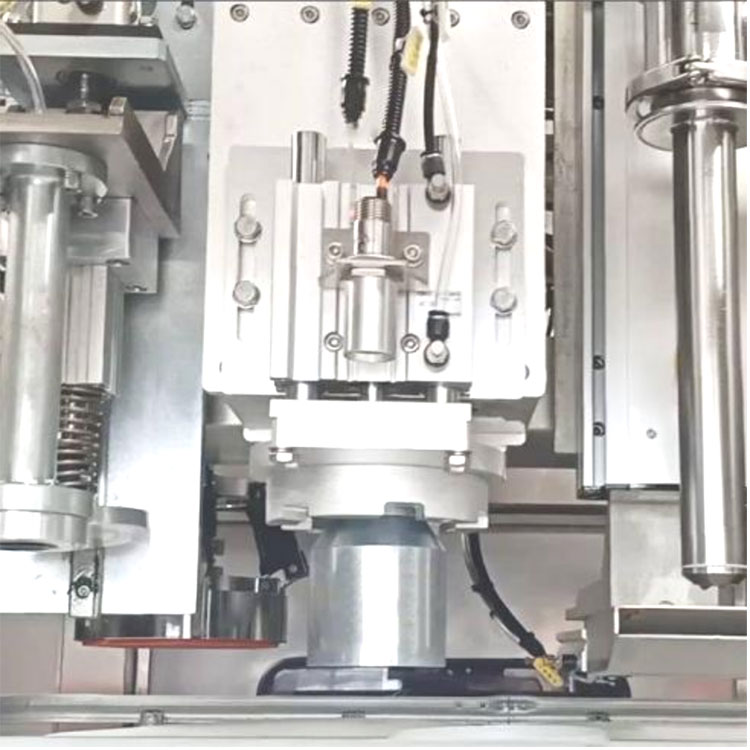

Plnicí hlava pistole: ve formě vnějšího blokování se během plnění automaticky ponoří do ústí hlavně (spodní část hlavně) a po naplnění se automaticky zvedne. Hlava plnicí pistole má dutou konstrukci a materiál lze po uzavření hlavy pistole propláchnout, aby se zabránilo rozstřikování materiálu.
Spodní část hlavy plnící pistole je opatřena válcovou výsuvnou kapalinovou deskou. Po naplnění se plnicí hlava zvedne a vysune se vypouštěcí deska, aby se zabránilo znečištění těla balicí a dopravní linky materiálem. Tekutý spojovací kotouč je určen pro ruční demontáž, lze jej rozebrat bez nářadí a je vhodný pro čištění.
Otevřený kryt, část otočení krytu: pomocí patentované technologie společnosti lze zabalit otočnou hlavu krytu a povrch hlavně vertikálně a může být hladký, snadno se otevírá kryt a kryt otáčení, nepoškozují kryt, nepoškozují kryt , stupeň utěsnění těsného krytu je vysoký.
Nastavení parametrů plnění materiálu a ovládání pomocí dotykové obrazovky, jednoduché a intuitivní, se zobrazením teploty, diagnostikou chyb a alarmem, rychlou funkcí. Má funkci programu pro ukládání do paměti, může ukládat více sad parametrů a může prohlížet historická data. Může automaticky vypočítat odchylku měření a může být pojmenován pro různé programy, změnit různé specifikace nebo změnit výrobní kapacitu, stačí upravit různé parametry, může zlepšit efektivitu práce. Systém vážení využívá slavný senzor americké značky, aby byla zajištěna přesnost plnění. Kromě toho má systém funkci ochrany před olejem a senzor je vhodný pro instalaci, demontáž a opravu.
Stůl měřítka má ochrannou funkci, kdy se hlava zbraně automaticky vrátí do hlavy zbraně. A chráněna maximální dobou plnění.
bezpečnostní blokování
Bezpečnostní blokování na místě podávání:
Nainstalujte tlačítko číslo 1 a 2 při podávání. Když je zásobník umístěn a přepravován nahoře, stiskněte tlačítko # 1 a poté montážní linka ponese značku č. 1 a dopraví zásobník do plnicího zařízení č. 1.
Znovu, když je zásobník umístěn a přepravován na zásobníku, stiskněte tlačítko č.2. Poté montážní linka nese značku č.2 a dopraví vaničku do plnicího zařízení č.2.
Když ne. 1 plnění je vypuštěno, montážní linka ponese značku dokončení č.1 a nepojede k plnicímu zařízení č.2 do další stanice.
Bezpečnostní blokování plnění:
saty exit:
Když se otevřou bezpečnostní dveře, pozastavte aktuální akci;
Po zavření bezpečnostních dveří je abnormální kontrola přístupu odstraněna a plnění pokračuje k dokončení normálního provozu.
Potápěčské blokování:
Mimo ústí plnicího kbelíku je generován alarm abnormálního přítlaku a plnicí hlava se zvedne do původní polohy a řeší se ručním zásahem.
Výplň nadváhy:
Plnění test plnění přesčas, celý stroj zastavit plnění, alarm, ruční zásah řešit.
Alarm ucpání plnění
Kamera spustí abnormální alarm
Alarm abnormálního příchozího a odchozího materiálu
